电子电路设计 重庆工业设计福瑞兰达

作者:admin 时间:2023-08-29

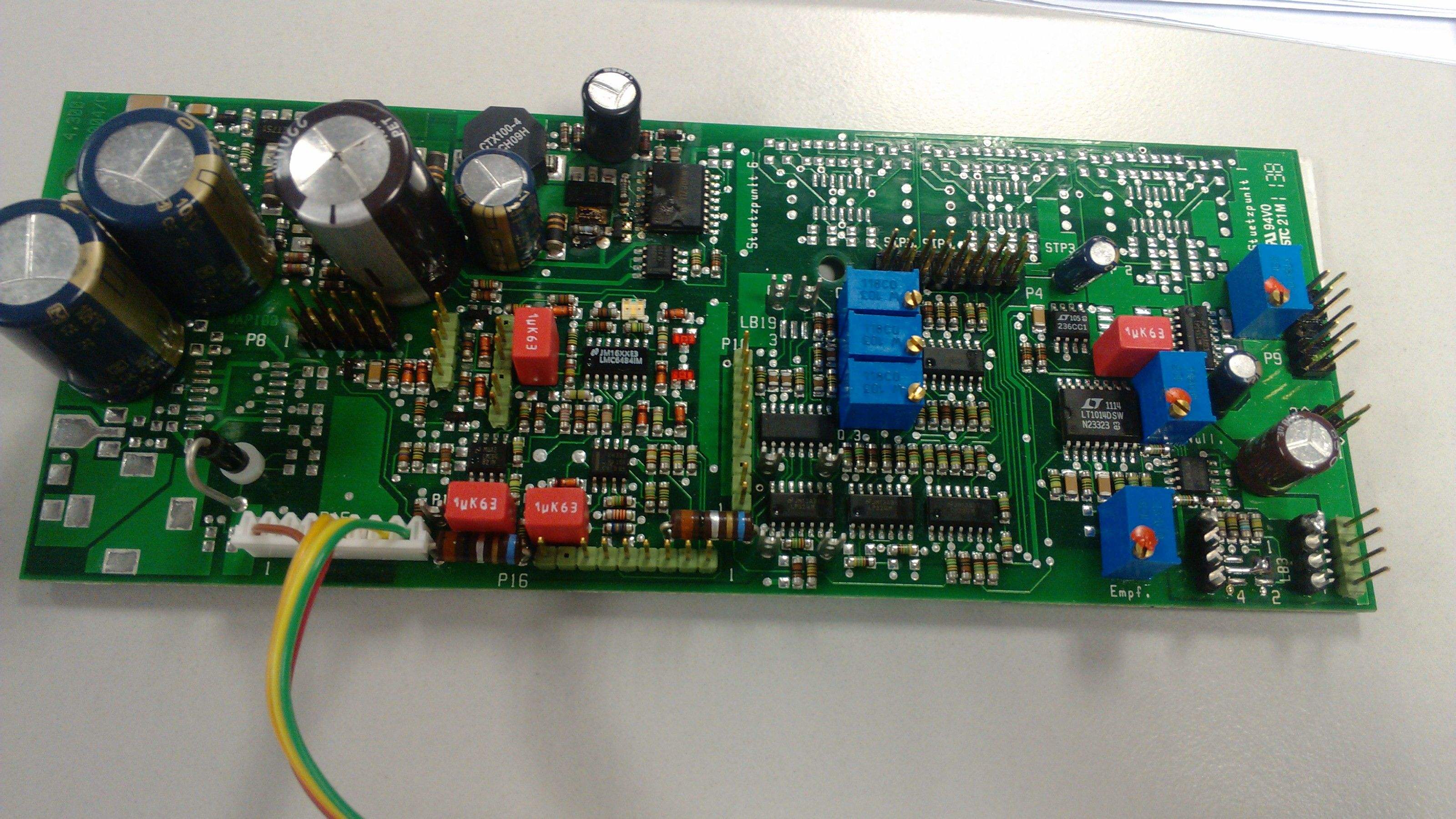

                                                                       电子电路设计
        重庆工业设计公司--福瑞兰达科技专业从事消费电子行业,医疗器械行业,设备行业 ,产品开发设计10年--已经集成了产品从最初的想法,到产品外观设计 产品结构设计  产品电子电路设计    开模注塑生产   一条龙服务    找福瑞兰达科技 你只需要提供想法 剩下的事情交给我们。
重庆工业设计

      重庆工业设计福瑞兰达,于2016年响应客户需求组建了电子电路设计团队,团队电子电路开发工程师从事电路开发设计行业10于年,有着丰富的电子电路设计经验,完全能够满足客户对电路设计的要求,为客户提供稳定,低消耗的电路产品是福瑞兰达人的宗旨。
       电子电路设计开发为客户提供:

集成电路设计

·集成电路是集成化、微型化的电路,集成电路亦称积体电路、IC (英文:Integrated Circuit)
·运用集成电路设计程式(IC设计),将一般电路设计到半导体材料里的半导体电路(一般为硅片),称为积体电路。
·利用半导体技术制造出集成电路(IC)。
同时规范电路设计要求:
PCB布线工艺要求:
①.线
一般情况下,信号线宽为0.3mm(12mil),电源线宽为0.77mm(30mil)或1.27mm(50mil);线与线之间和线与焊盘之间的距离大于等于0.33mm(13mil),实际应用中,条件允许时应考虑加大距离;布线密度较高时,可考虑(但不建议)采用IC脚间走两根线,线的宽度为0.254mm(10mil),线间距不小于0.254mm(10mil)。
特殊情况下,当器件管脚较密,宽度较窄时,可按适当减小线宽和线间距。
②.焊盘(PAD)
焊盘(PAD)与过渡孔(VIA)的基本要求是:盘的直径比孔的直径要大于0.6mm;例如,通用插脚式电阻、电容和集成电路等,采用盘/孔尺寸1.6mm/0.8mm(63mil/32mil),插座、插针和二极管1N4007等,采用1.8mm/1.0mm(71mil/39mil)。实际应用中,应根据实际元件的尺寸来定,有条件时,可适当加大焊盘尺寸;PCB板上设计的元件安装孔径应比元件管脚的实际尺寸大0.2~0.4mm左右。
③.过孔(VIA)
一般为1.27mm/0.7mm(50mil/28mil);
当布线密度较高时,过孔尺寸可适当减小,但不宜过小,可考虑采用1.0mm/0.6mm(40mil/24mil)。
④.焊盘、线、过孔的间距要求
PADandVIA:≥0.3mm(12mil)
PADandPAD:≥0.3mm(12mil)
PADandTRACK:≥0.3mm(12mil)
TRACKandTRACK:≥0.3mm(12mil)
密度较高时:
PADandVIA:≥0.254mm(10mil)
PADandPAD:≥0.254mm(10mil)
PADandTRACK:≥0.254mm(10mil)
TRACKandTRACK:≥0.254mm(10mil)
第五:布线优化和丝印。“没有最好的,只有更好的”!不管你怎么挖空心思的去设计,等你画完之后,再去看一看,还是会觉得很多地方可以修改的。一般设计的经验是:优化布线的时间是初次布线的时间的两倍。感觉没什么地方需要修改之后,就可以铺铜了(Place->polygonPlane)。铺铜一般铺地线(注意模拟地和数字地的分离),多层板时还可能需要铺电源。时对于丝印,要注意不能被器件挡住或被过孔和焊盘去掉。同时,设计时正视元件面,底层的字应做镜像处理,以免混淆层面。
第六:网络和DRC检查和结构检查。首先,在确定电路原理图设计无误的前提下,将所生成的PCB网络文件与原理图网络文件进行物理连接关系的网络检查(NETCHECK),并根据输出文件结果及时对设计进行修正,以保证布线连接关系的正确性;网络检查正确通过后,对PCB设计进行DRC检查,并根据输出文件结果及时对设计进行修正,以保证PCB布线的电气性能。最后需进一步对PCB的机械安装结构进行检查和确认。
第七:制版。在此之前,最好还要有一个审核的过程。
PCB设计是一个考心思的工作,谁的心思密,经验高,设计出来的板子就好。所以设计时要极其细心,充分考虑各方面的因数(比如说便于维修和检查这一项很多人就不去考虑),精益求精,就一定能设计出一个好板子
电子电路设计
         重庆产品设计  福瑞兰达科技为客户产品升级换代提高销量,用自己的团队技术为客户保驾护航,欢迎有产品设计需求的来电咨询,福瑞兰达为你解决创业路上产品开发的一切问题
